何少鋒，廣州廣日電梯工業有限公司，工藝員，助理工程師，主要從事鈑金工藝研究、新產品試制、技改項目和程序編寫與調試。

　　隨著鈑金行業的不斷發展，鈑金設備的不斷更新，傳統手工編程無法適應“工業4.0”的發展浪潮，嚴重制約行業的發展。傳統手工編程流程繁雜，所有流程皆需人工干預，若需提高產品數量，必須通過增員增配來解決，無法從根本上提升編程效率。當前，計算機技術的不斷發展，編程工藝也發生著翻天覆地的變化。編程軟件不斷更新和改良，未來可實現程序自動化編譯，達到提高企業生產效率的目的。程序自動化編譯不僅能提高生產效率、節約用人成本，同時為鈑金實現自動化生產提供支持，最終實現智能工廠。

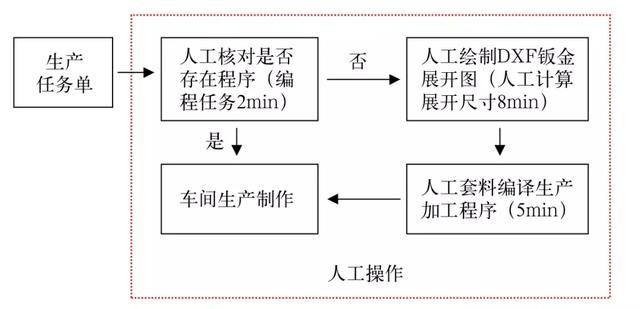

　　我司現階段鈑金程序編制的流程是通過查看生產計劃任務單，人工篩選、核對、確定編程任務，打印相應的鈑金圖紙，對于需要折彎成形的零件，我們需要根據該零件板厚所對應的折彎系數，對零件的展開尺寸進行計算，輸出鈑金零件展開圖，通過編程軟件編譯加工程序，并發送車間進行生產。在這過程中，不僅對編程人員的專業素質要求較高，且程序質量也難保證?，F(xiàn)編程軟件在圖紙轉換過程中暫時還是無法直接從三維轉為二維，展開圖直接導入軟件自動套料編譯。該編程流程還需浪費大量時間由人工進行圖紙展開計算、修復圖紙和編程走刀操作。這樣的編程方式不僅編程效率低，并且無法有效地自動排版、優化沖壓和切割工藝，實現程序優化。現階段鈑金編程流程如圖1所示。

　　由以上流程可以看出，倘若需完成一個新程序的編寫，耗時約為15分鐘。其中人工參與的數據核對、零件展開與程序編譯等環節影響編程效率的提高?，F(xiàn)階段低效的編程模式不僅影響生產效率，還制約公司的發展。

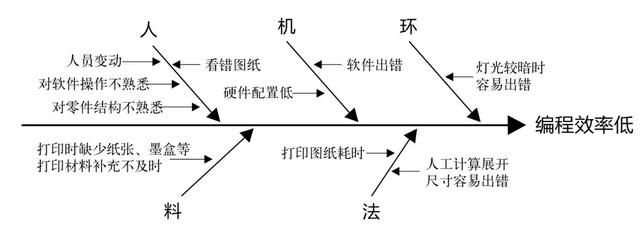

　　基于目前的編程流程，編程效率低不僅受人工參與環節的影響，還受電腦配置、編程軟件等硬軟件配置的影響。考慮所有影響因素后，繪制魚骨圖如圖2所示。

　　根據上述問題分析，擬定以下幾項目標:⑴減少篩選任務時間;⑵減少計算展開尺寸和繪制展開圖時間;⑶人工編程步驟利用智能軟件代替。

　　為了實現這些擬定的目標，現提出利用LANTEK編程系統進行程序自動化編譯，取代人工編程的思路。

　　現今，產品設計大部分都采用三維設計形成參數化。LANTEK編程系統集合SolidWorks/SolidEdge/Pro-E/UG等三維軟件接口，自動完成零件圖的展開。零件展開時只要設定好折彎扣除系數以及相關尺寸參數，就能直接進行零件三維轉二維。繼而，通過人工添加工藝數據表與零件展開圖搭建成加工數據庫。這樣，不僅能解決零件展開問題，還為程序自動編譯建立基礎。

　　程序編譯自動化(LANTEK)是通過建立零件數據庫與ERP系統數據對接完成的。編程系統將自動裝載來自ERP的生產訂單信息，同時讀取零件庫中的零件信息，然后自動完成套料、生產設備加工程序。這過程中無需手動導入生產加工信息，系統將自動完成Excel上生產加工信息。通過自動加載就能實現任務自動篩選和套料。在零件套料編程效率的問題上，系統可以對所有零件展開圖紙進行批量修復，避免因展開圖出現斷點、重復線等無法編程的問題。

　　激光編程時，LANTEK系統通過系統自動對切割路徑的優化和減少穿孔次數來實現整體切割效率的提升。系統還可以通過選擇增加共邊切割、零件間搭橋減少穿孔次數、自動判斷切割頭抬頭次數和避免經過已切割的輪廓等來提升切割加工效率。繼而，LANTEK系統在數控沖套料編程提升效率方面也有獨特的優化方案。LANTEK系統支持快速批量的自動配刀，對多種零件無需逐一打開進行單獨配刀。為了在沖壓過程中提升實際沖壓效率，系統必須優化刀具的使用順序，從而減少轉塔旋轉次數和合理的走刀路徑，來保證生產加工的效率提升，而且系統根據導入的零件按照材料、厚度和加工設備的不同自動分類，然后自動完成最佳套料結果。

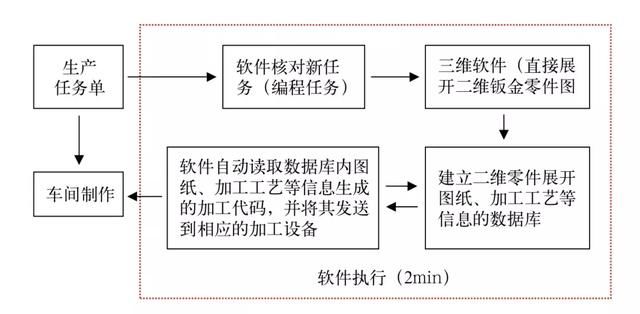

　　LANTEK系統不僅能實現多種設備程序的套料編譯，更能批量優化加工路徑，提升加工效率，節省加工時間，實現自動套料，自動編譯輸出最優最高效的生產加工程序。根據上述分析，我們利用智能系統LANTEK代替人工參與環節實現程序自動化編制，建立新的流程圖如圖3所示。

　　根據該預想流程，編程人員只需對程序進行維護，無需再進行展開計算與程序編譯。現在完成一個新的程序編寫，耗時約為2分鐘，效率提高86.6%，且更能保證編程質量。

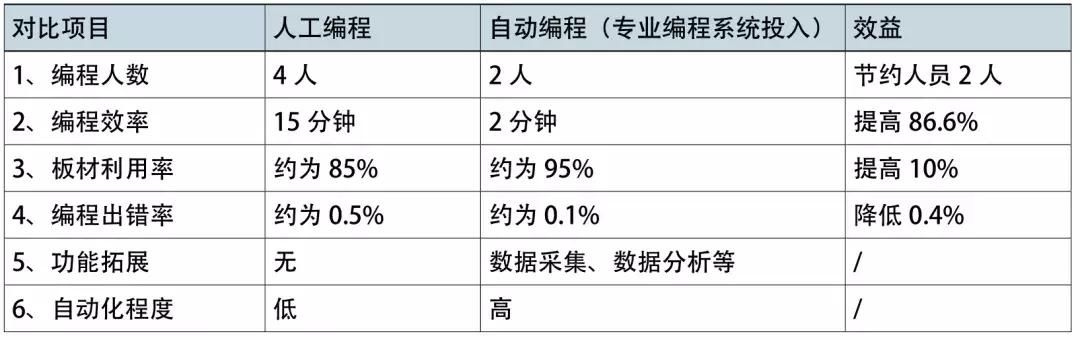

　　通過應用專業編程系統統一了編程，簡化了編程步驟，并采用先進的排版功能提高了板材利用率，提高了編程效率，為企業帶來了巨大的經濟效益。專業編程系統實施前后情況對比如表1所示。

　　在社會經濟的推動和加工效率的驅使下，鈑金程序自動化逐漸成為鈑金加工領域的核心技術。它指導著鈑金加工步驟逐漸從繁瑣到簡潔、鈑金加工效率從低效到高效、鈑金加工數據從離散走向整體的過程。在未來的十幾年里，鈑金程序自動化編制將逐漸全面取代傳統的鈑金編程方式，鈑金加工也正式進入全自動化加工的時代。
